Analizador de gas para control de procesos

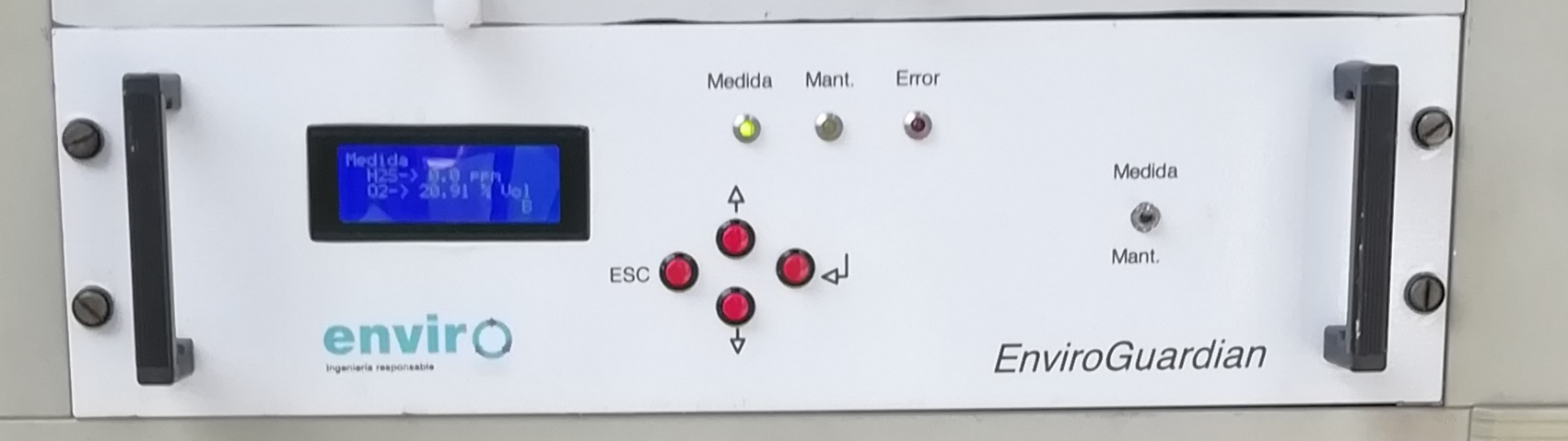

Enviro Ingeniería y nuestros analizadores EnviroGuardian
Nos complace poder presentarles nuestros nuevos analizadores EnviroGuardian.
Son equipos propios, diseñados para el control de procesos en pequeñas y medianas industrias.
Hemos querido realizar un equipo propio, porque consideramos que es una oportunidad importante para nuestro crecimiento como empresa y en el 2020 comenzamos a diseñarlo.
Para nosotros es importante poder implantar este equipo en nuestros clientes para poder ofrecer una solución fácil y con un coste bajo en el mantenimiento. Como resultado, obtenemos un analizador de gases fiable y económico.
Nuestros primeros equipos, se han desarrollado para la medición de Oxigeno y ácido Sulfhídrico. Obteniendo unos buenos resultados tanto en el control como en su funcionalidad.
Constantemente realizamos mejoras en el software del equipo, por lo que conseguimos que nuestro equipo siempre se encuentre actualizado para las necesidades del cliente final.
No duden en contactar con nosotros, para poder ofrecerles la mejor solución posible.
Mejorar es crecer.
Ámbito de aplicación
Nuestros analizadores EnviroGuardian son capaces de medir 2 componentes (H2S y O2).
Su uso está acotado en:
Control del aire ambiente.
Control del aire en depósitos de frutas, invernaderos, bodegas de fermentación y naves de almacén.
Control de procesos industriales.
Control de la atmósfera durante el tratamiento térmico de lodos.
Protección del medio ambiente.
Proceso de funcionamiento
En los equipos EnviroGuardian, los sensores electroquímicos operan como principio de medición en unas celdas de combustión, donde tiene lugar un proceso de conversión de energía química a energía eléctrica.
Existe una membrana que separa el ambiente exterior del interior de la celda.
En su interior hay un electrolito donde su membrana funciona como una barrera hidrófuga, es decir, cuando las moléculas del gas en el exterior pasan por el sensor, se produce una oxido-reducción, cerrando el circuito entre el ánodo y el cátodo.
Los electrones libres producidos son medidos con un circuito potencio estático.
La señal de corriente es en proporción lineal con la cantidad de gas que ingresa a la celda y en consecuencia con la concentración del gas exterior.
Especificaciones técnicas
Generalidades:
- Componentes de medición 3 sensores electroquímicos.
- Márgenes de medida 1 para cada componente.
- Curvas características linealizadas
- Pantalla Display LCD con retroiluminación LED y regulación del contraste.(4lineas/20 caracteres).
- Pulsadores 4 pulsadores de funciones.
- LEDs 3 leds indicación de estado del aparato.
- Interruptor 1 interruptor para indicar su manipulación.
- Posición de montaje Pared frontal perpendicular.
Estructura y carcasa:
- Peso aprox. 5 kg.
- Bastidor de 19” según norma DIN 41 494 y IEC 60297-2.
- Entradas y salidas eléctricas cada componente, 4-20 mA, carga típica 250Ω
Características eléctricas:
- Inmunidad a perturbaciones CEM Según requisitos estándar de NAMUR
- Alimentación auxiliar 230v AC, ± 10%, 50Hz
- Consumo de potencia Aprox. 50VA
- Salida analógicas 1: Salida analógica por componente.4..20mA, aislada, carga máxima 450Ω
- Salidas relé 6: con contactos inversores, parametrizables. Capacidad de carga AC/DC 24V/1A.
Condiciones climáticas:
- Temperatura ambiente admisible:
- En funcionamiento +5 a +45ºC
- En depósito y transporte -20 a +60ºC
- Humedad ambiental admisible <60% RH
- Fluctuaciones de presión admisibles 700 a 1200hPa
Condiciones de entrada de gas:
- Flujo gas de medición 72 a 120 l/h (1,2 a 2 l/min)
- Temperatura gas de medición 0 a 50 °C
- Humedad gas de medición < 90% RH (humedad relativa) sin condensación
Sensor de oxígeno ectroquímico
Datos técnicos, canal de oxígeno:
- Márgenes de medida 0 a 25%O2
- Gases acompañantes el sensor de oxígeno no se debe utilizar si el gas acompañante contiene los siguientes componentes: H2S, uniones de cloro o aquellas que contengan cloro, metales pesados, aerosoles, mercaptanos, componentes base.
- Tipo de gases de escape influencia <0,05% O2
- Vida útil aprox. 2 años con 21% O2; en funcionamiento continuo <0,5% O2 destruye la célula de medición.
Rapidez de la respuesta:
- Retardo de la indicación (tiempo T90) depende del tiempo muerto y de la amortiguación parametrizable, < 30 s con aprox. 1,2 l/min de flujo del gas de medición.
Comportamiento de medición
- Oscilación de señal en la s. analógicas <0,5% vol. del valor final del margen medido de medida
- Precisión de repetición ≤0,05% vol. de O2
Condiciones climáticas
- Temperatura ambiente permitida +5…+45ºC
- Presión ambiente admisible 600…1200hPa absoluta
- Altura de trabajo máxima 2000m sobre el nivel del mar.
Magnitudes influyentes
- Contenido de oxígeno Deriva en funcionamiento temporal < 0,5 % O2 provoca una falsificación de los datos medidos.
- Gases de esc. de combustión típicos Influencia: <0,05% vol. de O2
- Humedad Punto de rocío de H2O ≥ 2ºC.
- Temperatura <0,5% vol. de O2 por cada 20K, relativo a un valor medido a 20ºC
- Presión atmosférica <0,2% vol. del valor medido por cada 1% de variación de la presión.
Sensor de ácido sulfhídrico
Datos técnicos, canal de ácido sulfhídrico
- Márgenes de medida 0…2000 ppm
- Vida útil del sensor hasta 24 el 80% de la señal.
- Modo de operación Medición continua o discontinua.
Rapidez de la respuesta
- Retardo de la indicación (tiempo T90) desde cero a 200ppm H2S < 50s
Condiciones climáticas
- Temperatura ambiente permitida -10…+45ºC
- Presión ambiente admisible 80…120kPa absoluta
- Altura de trabajo máxima 2000m sobre el nivel del mar
Magnitudes influyentes
Gases asociados: No está permitido utilizar el sensor de ácido sulfhídrico si el gas asociado contiene los siguientes componentes:
- Compuestos de cloro ·
- Compuestos de fluor
- Metales pesados
- Aerosoles
Interferencias de gases
- 10ppm NO2 provocan una interferencia < -25 %
- 10ppm Cl2 provocan una interferencia < -12%
- 50ppm NO provocan una interferencia < 10 %
- 20ppm SO2 provocan una interferencia< 20 %
- 400ppm CO provocan una interferencia < 4 %
- 400ppm H2 provocan una interferencia < 0,2 %
- 400ppm C2H4 provocan una interferencia < 0,25 %
- 20ppm NH3 provocan una interferencia < 0,1 %
Deriva < 1 % mes
Temperatura < 3 % /10 K referido al valor final del margen de medida
Presión atmosférica < 0,2 % del valor medido por cada 1% de variación de la presión.
Gestión de residuos
El sensor H2S defectuoso o ya gastado es un residuo especial y por lo tanto debe embalarse y eliminarse de la forma prescrita.
Se ha de tratar como chatarra electrónica, con el código de residuo 160215 y está catalogado como «componente peligroso retirado de productos desechados”. Su eliminación debe realizarse por intermedio de una empresa especializada y autorizada para tal fin cumpliendo con las prescripciones ambientales pertinentes.
Al no observar dicha advertencia se pueden producir daños ambientales.
